OSNOVNE POSTAVKE I ZAHTJEVI PROGRAMA

• Program je 32-bitni i radi na operativnim sustavima  Windows XP, 7, 8 ,10 (32 i 64 bitnim Windows-ima)
• Nema instalacije samo se exe datoteka iskopira na desktop
• Na računalu mora biti instaliran Microsoft.Net Framework 4.5 jer je program napisan u Visual C# programskom jeziku (Visual Studio 2015)
• Program je zaštićen kriptografskim ključevima (strong RSA encryption)
• Separator u ulaznim koordinatnim datotekama je SPACE i COMMA (zarez)
• Program je neovisan o postavkama točke/zareza u Regional Settings-u
• Ulazni koordinatni podaci se zaokružuju i eksportiraju na dvije decimale
• Konstantno se vrši provjera ispravnosti učitanih ili upisanih podataka
• Bojama se prikazuje ispravnost podataka u ćelijama
• Moguće je isključiti prikaz nepotrebnih  stupaca
• Kod iz koordinatnih datoteka učitava se u stupac Napomena
• Program je namijenjen isključivo za rad s HTRS koordinatama. Može raditi i s HDKS koordinatama ali ih program smatra pogrešnima (ćelije označene crvenom bojom)

OSNOVNE OPERACIJE U PROGRAMU

• Učitavanje koordinata
• Brisanje redaka, stupaca i ćelija desnim klikom ili klikom na ikonu
• Pomicanje redaka desnim klikom ili klikom na ikonu
• Izmjena vrijednosti stupaca i ćelija desnim klikom
• Dodavanje novih redaka (točaka)
• Izračun visine voda iz visine terena i obratno
• Selektiranje točaka preko check box-a
• Eksport u različite koordinatne oblike
• Brisanje cijele tablice
• Provjera ispravnosti učitanih ili upisanih podataka

SELEKTIRANJE REDAKA – POMICANJE I UMETANJE REDAKA (TOČAKA)

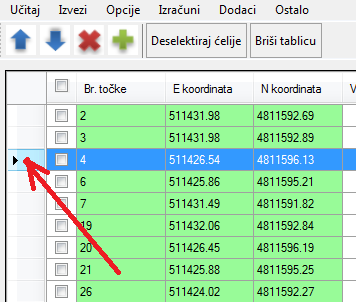

Selektiranje redaka vrši se lijevim klikom miša na polje označeno strelicom.

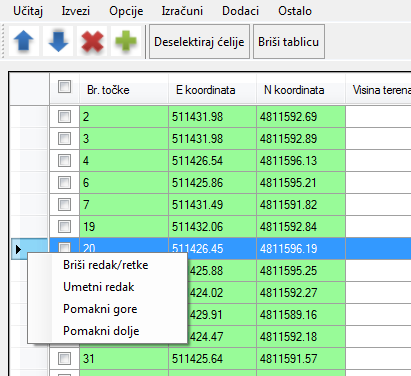

Desni klik mišem na isto polje otvara izbornik s opcijama za pomicanje, umetanje i brisanje redaka

Isti efekat imaju i ikone

SELEKTIRANJE TOČAKA KOD EKSPORTA

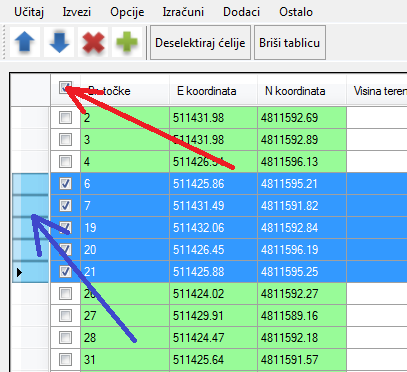

Višestruko selektiranje točaka za potrebe eksporta vrši se držanjem miša na polju označenom plavom strelicom i povlačenjem miša gore ili dolje. Klikom na kvačicu označenu crvenom strelicom označe se kvačicom sve selektirane točke (redovi).

Pojedinačno označavanje točaka za eksport vrši se klikom na pojedinu kvačicu pored broja točke.

SELEKTIRANJE STUPACA I ĆELIJA

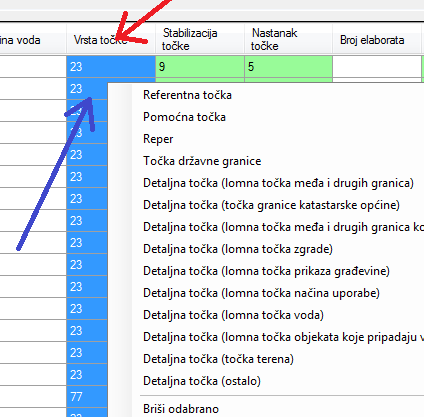

Selektiranje cijelog stupca vrši se lijevim klikom na polje označeno crevnom strelicom. Nakon što se stupac označi „zaplavi“ desnim klikom na bilo koju ćeliju označenu plavom bojom (plava strelica) otvara se okvir za dijalog s odabirom moguće radnje (promjena vrijednosti, ručni unos ili brisanje svih označenih ćelija u stupcu)

KATASTAR VODOVA

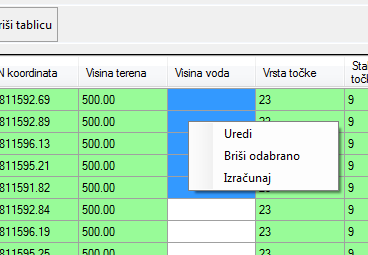

Desni klik na označene ćelije u stupcima visina terena i visina voda otvara mogućnost izračuna visine voda iz visine terena i obratno. Klikom na izračunaj pojavi se okvir s dijalogom s dvije opcije.

Nakon odabira bilo koje opcije pojavi se dijalog za unos vrijednosti razlike

UČITAVANJE KOORDINATA

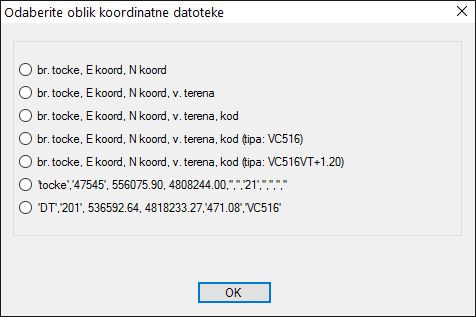

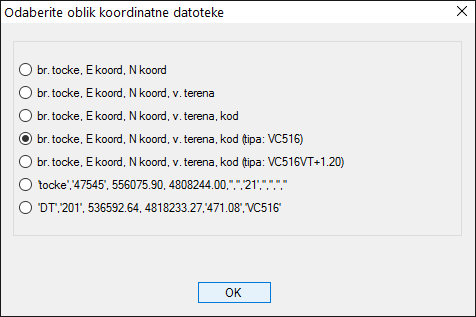

Klikom na meni Učitaj otvara se forma za odabir ulaznog oblika zapisa koordinata

Za prva četiri koordinatna oblika zapisa koordinata osnovni uvjet je da je riječ o ASCII datotekama sa separatorom SPACE ili COMMA (zarez). Dva zadnja oblika su koordinatni zapisi nastali eksportom atributa iz CAD programa sa template datotekama preko naredbe ATTEXT. Separator u ovim datotekama je COMMA (zarez).

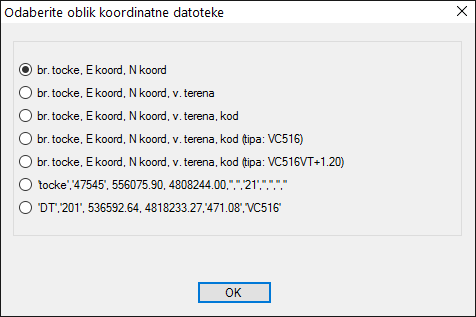

Prvi koordinatni oblik

Prvi koordinatni oblik br.tocke, E koord, N koord učitava iz koordinatne ASCII datoteke sa separatorom space ili zarez broj točke, E koordinatu i N koordinatu

201 536592.639 4818233.270
202 536620.126 4818210.477
203 536624.930 4818198.954

Bitno je naglasiti da ulazna datoteka u ovom slučaju može sadržavati i visinu te kod ali se učitavaju samo prva tri podatka

1P 536592.639 4818233.270 471.075 VC
202 536620.126 4818210.477 470.917 KS

Drugi koordinatni oblik

Drugi koordinatni oblik br.tocke, E koord, N koord, visina terena učitava iz koordinatne ASCII datoteke sa separatorom space ili zarez broj točke, E koordinatu, N koordinatu i visinu terena

Bitno je naglasiti kao i u prvom slučaju da ulazna datoteka u ovom slučaju može sadržavati i kod, ali se učitavaju samo prva četiri podatka

1P 536592.639 4818233.270 471.075 VC
202 536620.126 4818210.477 470.917 KS

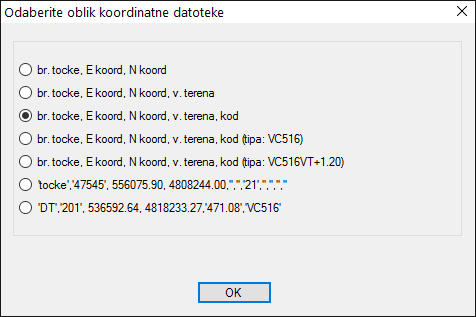

Treći koordinatni oblik

Treći koordinatni oblik br.tocke, E koord, N koord, visina terena, kod učitava iz koordinatne ASCII datoteke sa separatorom space ili zarez broj točke, E koordinatu, N koordinatu, visinu terena i kod

1p 536592.639 4818233.270 471.075 VC
202 536620.126 4818210.477 470.917 KS
203 536624.930 4818198.954 470.634 SH
204 536609.951 4818208.416 470.415 SH
205 536597.885 4818219.493 470.755 SH

Ako koordinatna datoteka ne sadrži kod ništa se i ne učitava. Ako koordinatna datoteka u ovom slučaju ne sadrži visinu terena u tablicu se ništa i ne učitava.

Četvrti koordinatni oblik

Četvrti koordinatni oblik br.tocke, E koord, N koord, visina terena, kod (tipa: VC516 ili samo 516) učitava iz koordinatne ASCII datoteke sa separatorom space ili zarez broj točke, E koordinatu, N koordinatu, visinu terena i kodove za vrstu i stabilizaciju točke te napomenu ako postoji slovni prefiks. Kod može biti u obliku sa slovnim prefiksom ili bez njega. Ako slovnog prefiksa nema nego samo npr. 516 onda je 51 oznaka za vrstu točke a 6 oznaka za stabilizaciju točke.

201 536592.639 4818233.270 471.075 VC516
202 536620.126 4818210.477 470.917 KS516
203 536624.930 4818198.954 470.634 SH216
204 536609.951 4818208.416 470.415 216
205 536597.885 4818219.493 470.755 216
206 536602.495 4818174.340 470.415 216
207 536616.042 4818167.606 469.903 216
208 536621.236 4818141.357 469.865 RC416
209 536617.001 4818134.532 470.147 RC416
210 536618.827 4818144.758 470.022 RG216
211 536574.204 4818162.423 469.661 RB216
212 536567.588 4818154.565 469.562 RC416

Ako oznake kodova nisu u skladu sa tehničkim specifikacijama onda se kompletni kod učitava u stupac napomena.

Peti koordinatni oblik

Peti koordinatni oblik br.tocke, E koord, N koord, visina terena, kod (tipa: VC516VT+1.20) učitava iz koordinatne ASCII datoteke sa separatorom space ili zarez broj točke, E koordinatu, N koordinatu, visinu terena i kodove za vrstu i stabilizaciju točke te napomenu ako postoji slovni prefiks. Ujedno učitava i visinu voda ili terena ovisno o tome je li izravno mjerena visina voda ili visina terena.

Kod može biti u obliku sa slovnim prefiksom ili bez njega. Ako slovnog prefiksa nema nego samo npr. 516 onda je 51 oznaka za vrstu točke a 6 oznaka za stabilizaciju točke.

Slovni sufiks u slučaju kada je mjerena visina voda VT+1.20 znači da će program izračunati visinu terena iz mjerene visine voda tj. u ovom primjeru visini voda dodati 1.20. Puni kod je u ovom slučaju VC516VT+1.20

Slovni sufiks u slučaju kada je mjerena visina terena VV-1.20 znači da će program izračunati visinu voda iz mjerene visine terena tj. u ovom će primjeru visini terena oduzeti 1.20. Puni kod je u ovom slučaju VC516VV-1.20

U oba slučaja slovni prefiks VC nije nužan.

Ovaj koordinatni oblik namijenjen je isključivo za katastar vodova.

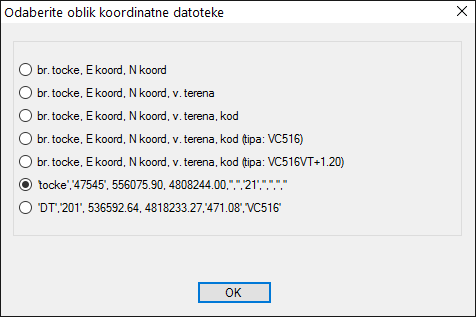

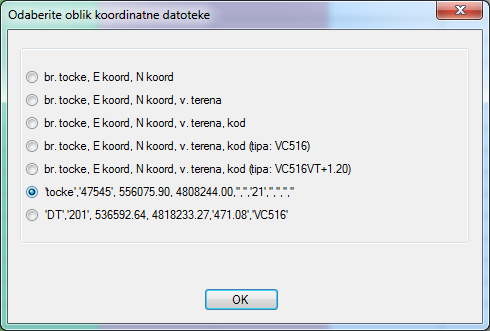

Šesti koordinatni oblik

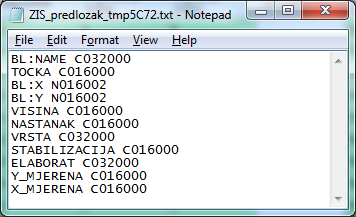

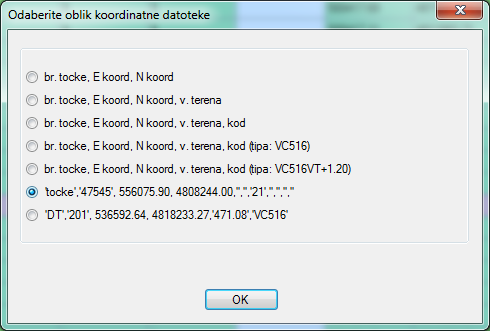

Šesti koordinatni oblik 'tocke','47545',556075.90,4808244.00,'','21','','','','' učitava koordinate prethodno eksportirane iz CAD blokova naredbom ATTEXT koristeći slijedeći template:

BL:NAME C032000
TOCKA C016000
BL:X N016002
BL:Y N016002
VISINA C016000
NASTANAK C016000
VRSTA C032000
STABILIZACIJA C016000
ELABORAT C032000
Y_MJERENA C016000
X_MJERENA C016000

Eksportirani oblik iz CAD-a izgleda ovako:
'tocke','47568', 556078.01, 4808203.16,'','','21','','',' ',' '
'tocke','51271', 556085.42, 4808297.08,'','','21','','',' ',' '
'tocke','43910', 556071.17, 4808255.69,'','','21','','',' ',' '
'tocke','47545', 556075.90, 4808244.00,'','','21','','',' ',' '
'tocke','565', 556129.05, 4808292.71,'100.25','6','21','9','1/2015',' ',' '
'tocke','567', 556130.83, 4808285.38,'100.25','6','21','9','1/2015',' ',' '
'tocke','566', 556150.18, 4808292.20,'100.25','6','21','9','1/2015',' ',' '
'tocke','568', 556140.26, 4808300.73,'100.25','6','21','10','1/2015',' ',' '
'tocke','569', 556131.03, 4808303.77,'100.25','5','21','9','1/2015',' ',' '

Koristeći opisani template u program se mogu učitati točke iz DKP-a kupljenog od DGU-e. Prilikom učitavanja ovakve datoteke točke se mogu filtrirati i po kriteriju Točke iz drugih elaborata. Pri tome se pojavi slijedeći dijalog.

Ako je ovaj koordinatni zapis nastao iz bloka kreiranog kroz Izvezi DXF onda sadrži u sebi i mjerene koordinate koje ostaju trajno sačuvane. Pomakom bloka na ekranske korodinate naredbom move u CAD-u možemo izravno u tablicu učitati i koordinate za održavanje te ostale eventualno promijenjene atribute.

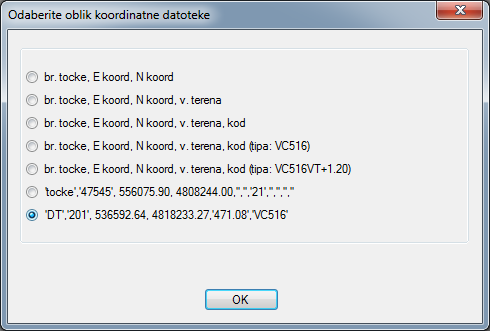

Sedmi koordinatni oblik

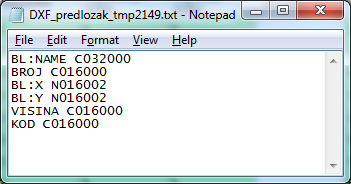

Sedmi oblik 'DT','201',556075.90,4808244.00,'471.08','VC516' učitava koordinate prethodno eksportirane iz CAD blokova naredbom ATTEXT koristeći slijedeći template:

BL:NAME C032000
BROJ C016000
BL:X N016002
BL:Y N016002
VISINA C016000
KOD C016000

'DT','1', 535761.12, 4819338.99,'505.62','PD916'
'DT','2', 535762.73, 4819338.89,'505.65','PD916'
'DT','3', 535765.30, 4819337.80,'505.68','PD916'
'DT','4', 535767.49, 4819337.96,'505.67','VC516VT+1.35'
'DT','5', 535761.32, 4819329.81,'503.25','516VT+1.35'

Atributni CAD blok je kreiran u dodatnom programu DXF konverter. Kroz kodove se mogu učitati kodirani podaci kao u oblicima tri, četiri i pet. Rad s atributnim blokovima je iznimno zgodan za izravnu promjenu koda za vrstu i stablizaciju izravno u crtežu. Naknadnim eksportiranjem s template datotekom podaci se mogu učitati u tablicu.

Rad s naredbom ATTEXT i eksportiranjem atributnih blokova preko template datoteka uspješno je isproban u AutoCAD-U, ZWCAD-u, ProgeCAD-u, BricsCAD-u.

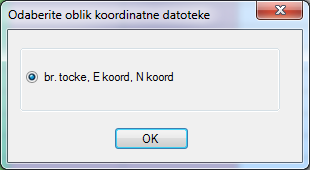

UČITAVANJE KOORDINATA ZA ODRAŽVANJE

Koordinate za održavanje u stupcima 10 i 11 tablice učitavaju se iz bilo kojeg standardnog oblika ASCII koordinatne datoteke sa separatorom space i zarez. U tablici prethodno moraju postojati već učitane točke s istom numeracijom u protivnom se točke neće učitati.

Koordinate za održavanje mogu se učitati i kroz atributni blok 'tocke'. U ovom slučaju u tablica mora biti prazna.

UČITAVANJE GOTOVE CSV DATOTEKE

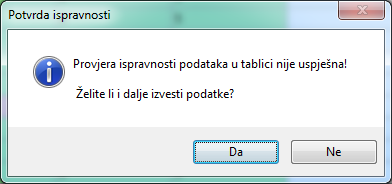

Učitavanjem gotove CSV datoteke može se provjeriti njena ispravnost i napraviti izmjena podataka. U slučaju neispravne strukture u CSV.TXT datoteci dobije se slijedeća poruka:

Učitavanjem gotove CSV datoteke brišu se svi podaci u tablici!

IZVEZI CSV

Ova naredba eksportira podatke u tablici u CSV.txt datoteku koja odgovara zadanim tehničkim specifikacijama. Ukoliko kod eksportiranja svi podaci nisu u skladu sa specifikacijom pojavi se poruka upozorenja.

Mogu se eksportirati Sve točke ili Samo selektirane točke.

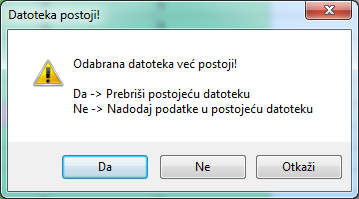

Ukoliko želimo možemo nadodati podatke u postojeću datototeku klikom na gumb Ne u slijedećem izborniku:

IZVEZI DXF

Ova naredba eksportira točke u tablici u DXF datoteku s atributnim blokovima. Ukoliko kod eksportiranja svi podaci nisu u skladu sa specifikacijom pojavi se poruka upozorenja. Eksportirana verzija DXF-a je R12.

Mogu se eksportirati Sve točke ili Samo selektirane točke.

Standardni KOO

Ova naredba eksportira sve točke u tablici u standardnu ASCII koordinatnu datoteku br.tocke, E koord, N koord, visina terena, napomena (ukoliko postoji)

Mogu se eksportirati Sve točke ili Samo selektirane točke te odabrati delimiter space ili zarez.

OPCIJE - STUPCI

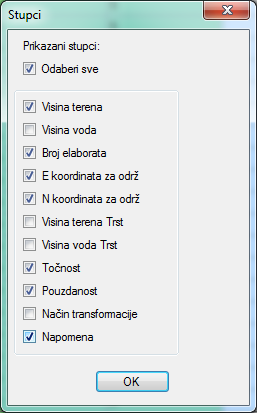

Klikom na meni Opcije i podmeni Stupci mogu se odabrati stupci za prikaz u tablici. Ovaj odabir nema utjecaja na eksportiranu CSV.txt datoteku

OPCIJE – Označavanje ćelija

Klikom na meni Opcije i podmeni Označavanje ćelija te klikom na Check box može su uključiti ili isključiti bojanje ispravno popunjenih ćelija zelenom bojom.

IZRAČUNI – Tahimetrijski zapisnik

Odabirom izbornika Izračuni i klikom na Tahimetrijski zapisnik pokreće se izračun tahimetrijskog zapisnika (smjernog kuta i dužine) za izabrane točke. Za ovaj izračun uvjet je ispravno popunjen stupac za vrstu točke. Kao točke stajališta i orijentacije mogu se koristiti isključivo pomoćne točke. S opcijom Max. duljina računanja izračun se ograničava po duljini. Izračun je moguće ponoviti više puta te spremiti podatke u istu datoteku.

UPOTREBA NAREDBE ATTEXT

Naredbom ATTEXT (attribut extract) mogu se iz bilo kojeg atributnog bloka u CAD-u eksportirati u ASCII TXT datoteku vrijednosti zapisane u atributima. Radi standardiziranja i olakšavanja eksporta najbolje je koristi predložak (template) za eksport s unaprijed zadanim parametrima radi kasnijeg lakšeg učitavanja u druge programe i u GeoCSV.

Rad s ovom naredbom počinje spremanjem predloška na ciljano mjesto klikom na meni Ostalo – ATTEXT ZIS ili DXF predložak. ZIS predložak koristi se za rad s kupljenim DKP-om od DGU-a i za rad s crtežom eksportiranim u DXF preko naredbe Izvezi DXF. Osnovni ZIS blok proširen je atributima Y_MJERENA i X_MJERENA. Riječ je o atributima potrebnim za spremanje originalnih koordinata točaka kada se radi s koordinatama za održavanje tj. digitalnim planovima grafičke izmjere. DXF predložak namijenjen je za učitavanje točaka prethodno kreiranih programom DXF konverter.

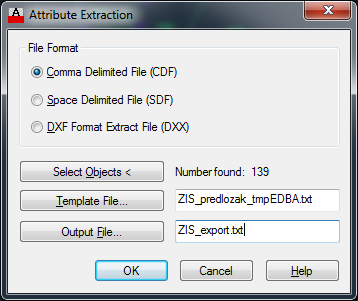

Otvorimo kupljeni DKP u DWG formatu ili bilo koji drugi crtež u bilo kojem CAD programu i upisom naredbe ATTEXT otvara nam se dijalog ili komandni redak.

Obvezno treba biti odabrana opcija CDF i selektiramo cijeli crtež.

Kao template file odaberemo prethodno spremljeni predložak. Za izlaznu (output) datoteku zadamo putanju i ime te kliknemo OK. CAD program će javiti poruku koliko je točaka (blokova) eksportirano Izlazna txt daoteka izgleda ovako:

'tocke','566', 556150.18, 4808292.20,'100.25','6','21','9','1/2015','',''
'tocke','567', 556130.83, 4808285.38,'100.25','6','21','9','1/2015','',''
'tocke','565', 556129.05, 4808292.71,'100.25','6','21','9','1/2015','',''
'tocke','47545', 556075.90, 4808244.00,'','','21','','','',''
'tocke','43910', 556071.17, 4808255.69,'','','21','','','',''
'tocke','51271', 556085.42, 4808297.08,'','','21','','','',''

Ovakvu ASCII datoteku moguće je učitati u GeoCSV s opisanim šestim koordinatnim oblikom

PREPORUKA ZA RAD U SLUČAJEVIMA GRAFIČKE IZMJERE I KOORDINATA ZA ODRŽAVANJE

• učitati mjerene međne točke u GeoCSV
• eksportirati točke u DXF naredbom Izvezi DXF
• paziti da se blok ne eksplodira
• mijenjati vrijednosti atributima VRSTA, STABILIZACIJA i NASTANAK izravno u crtežu
• pomaknuti naredbom MOVE odabrane točke na koordinate digitalnog plana tj. napraviti UKLOP
• eksportirati tako pomaknute točke iz crteža naredbom ATTEXT s ZIS predloškom. Budući je blok
• proširen sadržavati će i mjerene i koordinate za održavanje
• učitati sve u GeoCSV i napraviti završnu doradu
• eksportirati ciljane točke u CSV datoteku

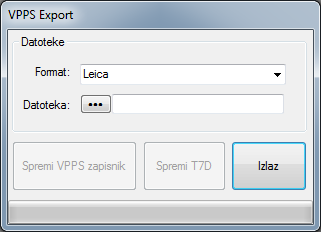

VPPS EXPORT

VPPS Export je program za kreiranje VPPS RTK zapisnika mjerenja iz JOB datoteke 4 glavna tipa GNSS prijemnika koja se upotrebljavaju u RH a riječ je o Leica, Stonex ( Carslon RW5 datoteka), Topcon i Trimble.

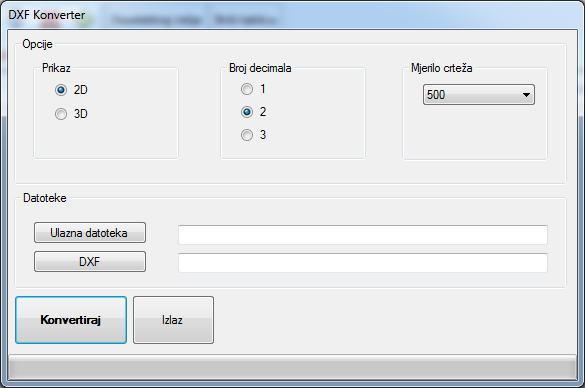

DXF konverter

DXF konverter je napredni program za kreiranje DXF CAD datoteke (verzija R12) iz koordinatnih datoteka s delimiterom SPACE i COMMA. Može se odabrati broj decimala, 2D/3D prikaz, mjerilo (visina teksta). Kreirane točke razdvojene s u bloku u layer-ima: TOCKE, BROJEVI, VISINE, KODOVI te im je visina i font u skladu sa Zbirkom kartograskih znakova.
